博纯单管干燥器适用于大多数OEM和实验室应用

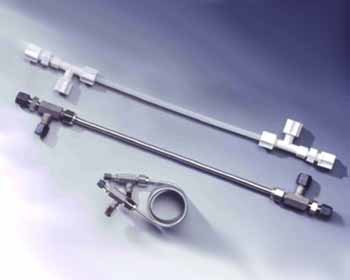

博纯 MD™系列气体采样干燥器(单管干燥器)采用单根Nafion™选择性渗透膜管来持续干燥气流,仅移除水汽。此干燥器可在各种温度、压力和流量范围下工作,并干燥低至-60°C的露点。
产品特点:

  • 流量高达4 l/m
  • 运行温度高达120°C
  • 工作压力高达100 psi(绝对)
  • 直线式或盘绕式配置
  • 耐腐蚀
  • 标准露点可达-25°C,特殊情况下也可达到-60°C(请联系工厂)
  • 无分析物损失
  • 无活动部件

工作原理
MD系列气体干燥器将一股气流中的水分转移到反向流动的吹扫气中,就像管壳式热交换器热量转移一样。水分子通过Nafion™管壁,从采样气体转移到吹扫气体中。两股气流间的水分浓度差驱动反应,快速的干燥空气或气体。吹扫气体应为干燥的(-40°C露点)空气或其他气体。如果没有干燥气体,可以采用分流或回流方法,将MD系列干燥器产生的部分干燥气体作为吹扫气,并使吹扫通路为真空状态,从而产生水汽分压差。请访问 吹扫气体配置 页面,了解博纯客户在其设备中配置的更多吹扫方案。
MD系列流程图

part-numbers-md

1 – 系列
MD (单管式干燥器)系列 MD
2 – 管束尺寸
0.050″ Nafion™ 管 050
0.070″ Nafion™ 管 070
0.110″ Nafion™ 管 110
3 – 干燥器长度
12″ (30 cm) 12
24″ (60 cm) 24
48″ (120 cm) 48
72″ (180 cm) 72
96″ (240 cm) 96
144″ (360 cm) 144
288″ (720 cm) 288
4 – 壳体和接头材质
聚丙烯 (PP) P
氟碳 (FEP / PVDF) F
FEP 壳体, PP 接头 FP
不锈钢 S
FEP 壳体,不锈钢接头 FS
仅元件(用于备件) E
5 – 接头/备件类型
样气接头类型
1/16″ 压紧接头 (仅限MD-050) 1
1/8″ 压紧接头 2
1/4″ 压紧接头 4
备件类型
元件、PTFE嵌件、EP O型圈 P
元件、PTFE嵌件、氟橡胶O型圈 F
元件、SS嵌件、氟橡胶O型圈 S

建议样气流量:
0-0.2 lpm: MD-050 系列
0.1-2 lpm: MD-070 系列
1-4 lpm: MD-110 系列
注意: 1MD-050 干燥器无96英寸和144 英寸长度版本。 2MD-070和MD-110具有大致相同的干燥性能。当关注压降时,推荐使用MD-110;而MD-070可以最大限度减小死体积。对于更高流量,请参见我们的PD系列干燥器。

MD干燥器系列性能曲线

graphs
注意:压降是指干燥器每英寸的压降。例如经过MD-050-24的100 ml/min压降等于2.4英寸水柱。以上性能曲线均基于入口采样露点为20°C,吹扫气体露点为-40°C以及吹扫气体流量是采样气体流量的2-3倍。如果条件高于环境温度,假定干燥器的前半部分用于将露点降至环境温度。为此,应读取下一个较小的干燥数值。例如,气流初始露点为50°C,流量为2 slpm;MD-070-48应使出口露点达到6°C,即24″长度的型号性能。
尺寸
dimensionline

Model 型号 A B C D E A D E
单根0.050″外径Nafion管

氟碳或聚丙烯

不锈钢

 如需工程图纸,请点击部件号: MD-050-F or P MD-050-S
MD-050-12 1/8″ 1/8″ 1/8″ 14″ 10-5/8″ 1/8″ or 1/16″ 14″ 11-1/2″
MD-050-24 1/8″ 1/8″ 1/8″ 26″ 22-5/8″ 1/8″ or 1/16″ 26″ 23-1/2″
MD-050-48 1/8″ 1/8″ 1/8″ 50″ 46-5/8″ 1/8″ or 1/16″ 50″ 47-1/2″
MD-050-72 1/8″ 1/8″ 1/8″ 74″ 70-5/8″ 1/8″ or 1/16″ 74″ 71-1/2″
单根0.070″外径Nafion管 碳或聚丙烯 不锈钢
如需工程图纸,请点击部件号: MD-070/110-F 或 P MD-070/110-S
MD-(070 或 110)-12 1/4″ 或1/8″ 1/4″ 1/4″ 14-1/4″ 10″ 1/4″ 或 1/8″ 13-3/4″ 10-3/4″
MD-(070 或 110)-24 1/4″ 或 1/8″ 1/4″ 1/4″ 26-1/4″ 22″ 1/4″ 或 1/8″ 25-3/4″ 22-3/4″
MD-(070 或110)-48 1/4″ 或 1/8″ 1/4″ 1/4″ 50-1/4″ 46″ 1/4″ 或1/8″ 49-3/4″ 46-3/4″
MD-(070 或 110)-72 1/4″ 或1/8″ 1/4″ 1/4″ 74-1/4″ 70″ 1/4″ 或 1/8″ 73-3/4″ 70-3/4″
MD-(070 或110)-96 1/4″ 或1/8″ 1/4″ 1/4″ 98-1/4″ 94″ 1/4″ 或 1/8″ 97-3/4″ 94-3/4″
MD-(070 或110)-144 1/4″ 或1/8″ 1/4″ 1/4″ 146-1/4″ 142″ 1/4″ 或 1/8″ 145-3/4″ 143-3/4″
